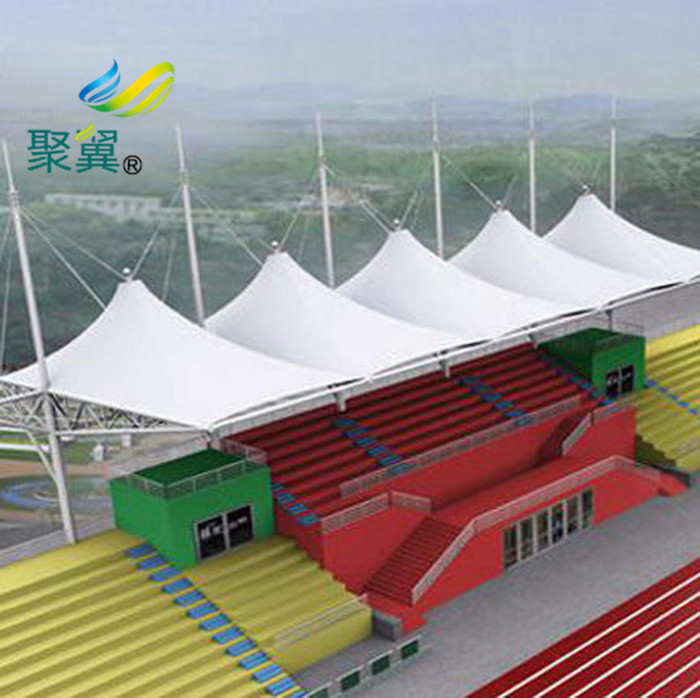

上海浦東足球場遮陽棚膜結構體育看臺設計施工
2020-11-23 17:40:29 評論:2 點擊:560
膜結構看臺的設計是需要設計師通過現場調查、溝通了解客戶需求,然后根據外觀要求進行外觀設計后,再確定結構系統來完成的,其中結構系統的設計直接影響到了膜結構看臺的穩定性與使用性能
膜結構看臺的設計是需要設計師通過現場調查、溝通了解客戶需求,然后根據外觀要求進行外觀設計后,再確定結構系統來完成的,其中結構系統的設計直接影響到了膜結構看臺的穩定性與使用性能,這里為大家整理了膜結構看臺結構設計要求與一些細節內容,希望可以幫到大家。
一、膜結構看臺結構設計要求
1、支承結構的穩定性
在膜結構看臺中,膜是主要受力構件之一,但是膜結構看臺的支承體系仍然應該滿足其自身穩定性的要求,在設計時主要考慮的內容大致有兩個方面,一是為了在張拉膜張拉時,方便把握各控制點的空間位置及對膜面實施張拉,二是在發生膜材撕裂時,不至于引起結構整體倒塌的嚴重事故,更換膜面時施工也要比較方便。
2、水平力的傳遞
在膜結構看臺中,作用于膜面的荷載會以膜面張力的形式呈現,并主要通過邊界索經膜角節點板傳遞到支承結構或基礎,節點處的水平力往往很大,設計時應采用合適的構造措施以確保水平力的可靠傳遞。
3、結構體系內力的自平衡
膜結構看臺是一種張力結構,所有作用于膜面的外部作用都會以膜面張力的增減來體現,所以在布置膜結構看臺的支承結構體系時,應盡可能將其設計成自平衡體系,以減少膜面張力對下部結構或地基的影響。
4、結構單元的重復與組合
利用某種基本外形的機構單元加以組合,是形成大面積覆蓋空間的有效方法,但是在使用多個同一結構單元組合時,需要注意膜面的熱合線在連接處要對齊,以形成連續、流暢的視覺效果。
二、膜結構看臺結構設計細節
1、膜與索的連接
在膜結構看臺中,索的應用形式有:形成膜邊界的邊索,幫助大面積膜面?zhèn)鬟f荷載的加強索,輔助形成曲面形狀的脊索和谷索,以及維持支承結構體系穩定的結構穩定索和錨地拉索等。邊索與膜的連接可以是索穿在膜邊的“褲套”內,也可以通過“U型”夾板相連;加強索以及脊索和谷索可以在膜布外,也可以在膜布內。
2、索及索具的選用
索及鎖具對膜結構看臺的美觀影響很大,應盡可能選用制作精美、耐久性好的不銹鋼制品,同時其*小破斷力應滿足機械強度的要求。為適應膜面在風作用下的變形及滿足對膜面實施張拉和二次張拉的需求,張拉節點應有足夠的轉動自由度和張拉調節量。
膜角節點板由不銹鋼材料或普通鋼板制成,可以是一片節點板加上與之配合的夾板組成,也可以由兩片形狀、大小相同的板組合而成。節點板的形狀與角度要與膜面在角點出的空間形狀像匹配,同時傳力途徑明確、簡介,滿足機械強度的要求。
3、傘形膜面帽圈的形式及傘頂裝飾
傘形膜結構的帽圈形式有浮動式與固定式之分。浮動式帽圈的傘形結構膜頂部可作小幅度的擺動及轉動,能更好地適應荷載作用下的變形。固定式帽圈通常也做成在豎向可調節,以便通過頂升帽圈給膜面施加預張力。傘頂應視具體情況設置相應的防雷裝置,并進行適當?shù)难b飾,以起到美化作用。
4、膜面開洞處理
應盡量避免在膜面開洞,但當必須在膜面開洞時,應采取適當?shù)拇胧?,以保證開洞處膜面張力的可靠傳遞,同時視情況做好防水處理。
5、剪裁應變補償?shù)男拚?/div>
在膜結構看臺中,靠近邊索處的膜在沿索的方向很難張拉,傘形膜在帽圈處沿環向也難以切實有效地施加預張力。當采用統一的百分率對膜布進行應變補償時,需對這些特定部位的補償率作出修正,或者說進行反向補償。另外,膜材的熱合應采用張拉焊接,對膜片分塊小、熱合縫密集的區域,要考慮因熱合造成的膜材收縮對補償率的影響。
我們聚翼遮陽設備有限公司可以提供服務有:
膜結構體育看臺預算(當天報價)、概念規劃(現場對接)、方案設計(專業資質壹級)、設計院審批(上海同濟3D3S軟件計算書審計等)、生產加工(自有實地工廠企業)、施工安裝(專業資質壹級+10年以上專業安裝經驗)、自檢驗收(焊接等級三、二、一探傷檢測)、售后服務(終生維修+2年免費保養送油漆維護)、同行業務膜結構工程技術支持與材料批發服務!歡迎新老客戶洽談合作!
