 膜結構裁剪設計的目的及一般原則
      1. 裁剪設計的目的
      膜結構建成后的膜面是預應力作用下的空間曲面。裁剪設計（或者 稱裁剪分析）的目的是用無應力、平面狀態并有幅寬限制的膜材（卷材）去制作膜面，使這個膜面在張拉后符合找形所得的形狀和應力分布，且膜面接縫布置美觀， 膜材用料節省。
      2. 裁剪設計的內容與步驟

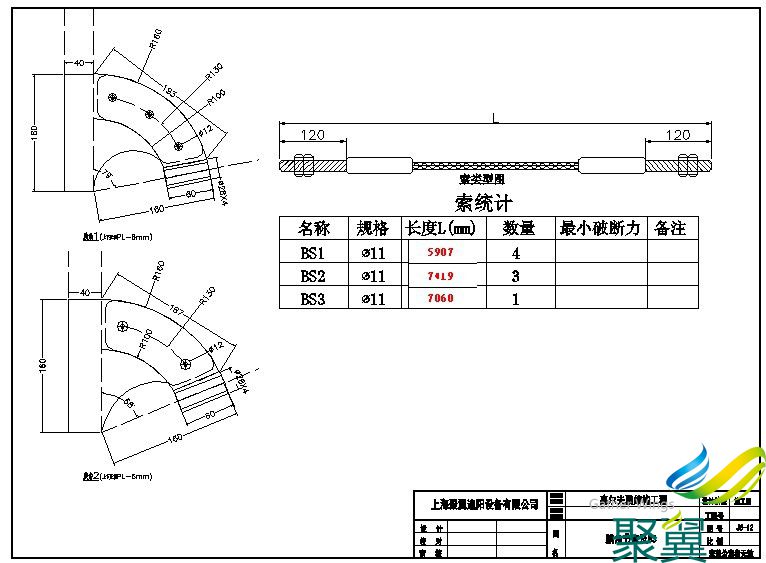

      膜結構裁剪設計的內容與步驟如下：（1）在找形得到的空間膜面上布置裁剪線，將空間膜面劃分成若干個空間膜條；（2）將空間膜條展開為 平面膜片；（3）釋放預應力，對平面膜片進行應變補償（即考慮預應力釋放后膜材的彈性回縮）；（4）根據以上結果，加上膜片接縫處及邊角處都放量，得到平 面裁剪片；給出膜材的下料圖及膜面的加工圖。
      3. 裁剪線的布置原則
      裁剪線是指空間膜曲面上膜條與膜條之間的連接線，也就是裁剪片與裁剪片拼接時的接縫。
      裁剪線的布置應遵循以下原則：（1）美觀，有良好的視覺效果；（2） 受力性能良好，通常將裁剪線布置成與膜材的經向一致，沿膜面主應力方向；（3）便于加工，避免裁剪線過于集中，以方便邊角處理；（4）節省，即節省膜材且 使接縫總長度盡可能地短。

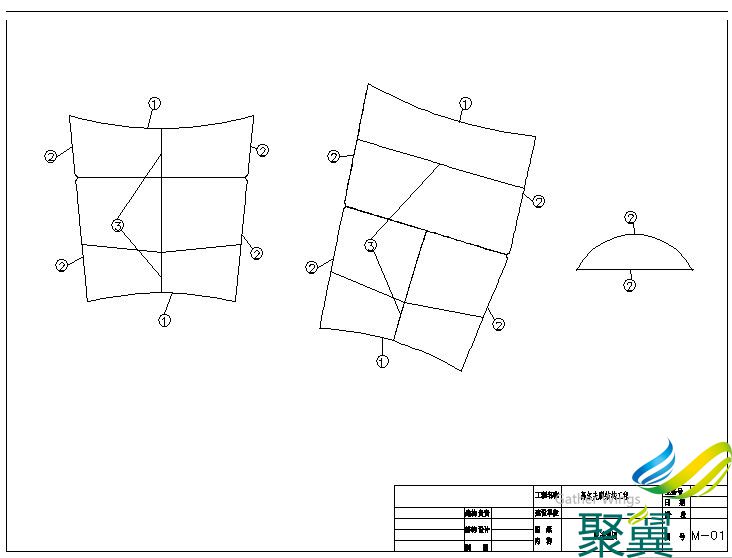

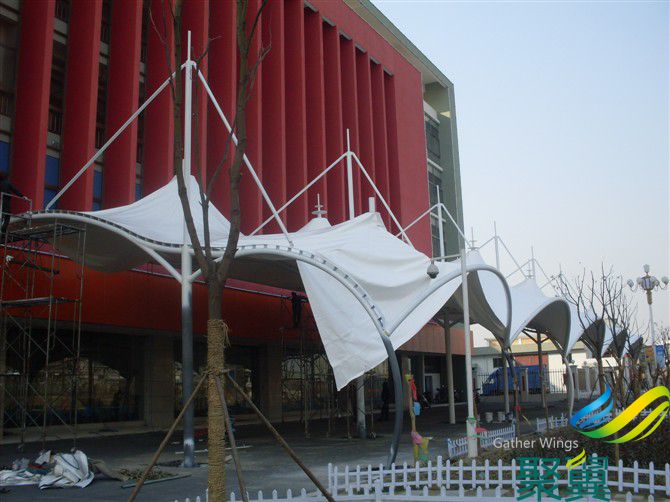

      通常，裁剪線的方向就是膜材的經向，即膜材的長度方向。習慣上，圓錐形（傘形）膜面的裁剪線按經向布置，馬鞍形膜面的裁剪線沿平行于高點對角線的方向布 置，拱支承形膜面的裁剪線多垂直于拱的跨度方向，而脊谷式膜面的裁剪線多平行于脊谷索布置；剛性邊界的膜結構，裁剪線多平行于邊界支承構件，如圖1 所示。設計實際工程時，不要墨守陳規。適度地改變習慣做法，有時會收到意想不到的新奇效果，參見圖2。
      4. 裁剪的應變補償
      膜材裁剪時的應變補償值（預縮量）受許多因素影響，如膜材本身的雙軸拉伸性能、徐變性能、膜面應力水平、裁剪片的形狀及材料經緯方向、 結構尺度及支承方式、膜面熱合時的收縮情況、成型時的張拉難易程度等等。應變補償常以補償率的形式實施。嚴格說來，需根據膜材在特定應力比及應力水平下的 雙軸拉伸試驗結果，結合上述諸因素綜合確定應變補償率。
      需要注意的是，膜材經、緯向的應變補償率通常是不同的，且不同的應力分區也應采用不同的補償率。大體上來說，常用聚氯乙烯（PVC ）涂層覆蓋聚酯織物的應變補償率在0.5% 至0.8% ；而常用聚四氟乙烯（PTFE ）涂層覆蓋玻璃纖維膜材的應變補償率經向?yàn)?.5% 至1.0% ，緯向在1.0% 至3.0%之間。
